Автомобильные технологии. Системы безопасности и комфорта

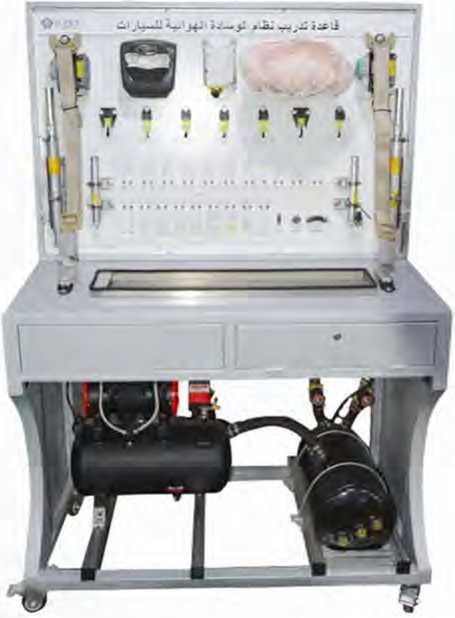

Учебный стенд «Подушка безопасности автомобиля Toyota» Стенд предназначен для проведения реалистичных опытов и демонстраций принципов работы систем пассивной безопасности в автомобиле. Комплекс оборудования стенда представляет собой набор оригинальных компонентов системы подушек безопасности, автомобиля Toyota Land Cruiser 2012 года, и позволяет в полной мере продемонстрировать устройство и рабочий процесс функционирования автомобильных подушек безопасности. Стенд с успехом может использоваться как для теоретического изучения системы подушек безопасности, так и для проведения практических занятий, имеющих цель получения навыков по работе и техническому обслуживанию системы, в высших, средних и средних специальных образовательных учебных заведениях.



Характеристика оборудования:

На фронтальной панели, в развёрнутом виде, цветной печатью нанесены схемы электрических цепей системы. Сама панель изготовлена из высокопрочного пластика толщиной 4 мм, с алюминиевыми элементами, устойчива к большим перепадам температур, обладает высокой износостойкостью, влагостойкостью, коррозионной стойкостью, устойчивостью к деформации, обеспечивая продолжительный срок службы конструкции.

Терминалы, размещённые на фронтальной панели учебного стенда, позволяют напрямую регистрировать электрические сигналы датчиков, исполнительных механизмов и блоков управления электрической системы, в частности, сигналы напряжения, тока, частоты, электрического сопротивления.

Стенд смонтирован на прочном мобильном основании, изготовленном из покрытой порошковой краской высококачественной стали, и имеющем снабжённые стопорами ролики.

Основные компоненты системы:

Блок управления подушек безопасности, боковая подушка безопасности водителя, боковая подушка безопасности второго водителя, аварийный автомобиль, направляющая, воздушный насос, система контроля накачивания, выключатель зажигания, подвижная платформа, универсальный ролик с замком и т. д.

Технические характеристики:

Габаритные размеры: 1200*800*1800 мм (длина х ширина х высота)

Подаваемое напряжение: переменный ток 220 В ± 10% 50 Гц

Рабочее напряжение: постоянный ток 12 В



Цена по запросу...



Учебный стенд «Автомобильная подушка безопасности»



Учебный стенд "Подушка безопасности автомобиля VW Passat" В комплектацию учебного стенда входят компоненты системы подушек безопасности автомобиля Passat. Учебный стенд наглядно демонстрирует конструкцию и процесс функционирования автомобильных подушек безопасности.



Характеристика оборудования:

Комплектация стенда. Набор компонентов

Блок управления подушки безопасности	1 комплект
Ресивер	1 комплект
Модуль имитации неисправностей	1 комплект
Датчик удара	1 комплект
Левая и правая подушки безопасности	1 комплект
Воздушный компрессор	1 комплект
Модуль имитации столкновения	1 комплект
Панель приборов	1 комплект
Мобильный стенд с операторской панелью	1 комплект

Достоинства:

1. Наглядная демонстрация функционирования отдельных элементов системы автомобильных подушек безопасности

2. Все этапы срабатывания датчиков удара наглядно отображается на операторской панели при получении датчиком сигнала о столкновении.

3. Возможность прямого измерения величин сопротивления, напряжения, тока и частоты электрических сигналов системы подушек безопасности.

4. Наличие модуля имитации неисправностей



Стенд похволит учащимся успешно освоить следующие учебные темы:

1. Функционирование основных компонентов системы подушек безопасности;

2. Демонстрация принципа и процесса работы системы подушек безопасности;

3. Измерение сигналов датчиков и исполнительных устройств мультиметром и осциллографом;

4. Имитация и поиск неисправностей



Технические характеристики:

Габаритные размеры: примерно, 1260 х 850 х 1860 мм Напряжение электропитания: переменный ток 220 В, 50 Гц



Цена по запросу...

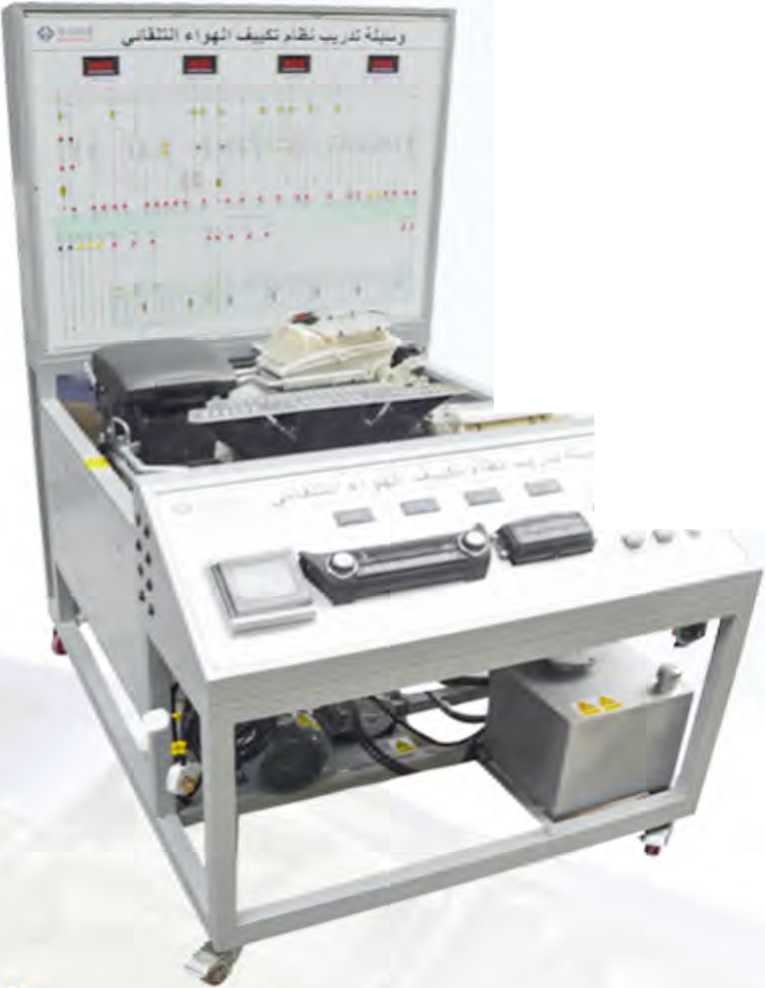

Функциональный стенд «Автоматическая установка кондиционирования воздуха»   Комплекс оборудования представляет собой набор оригинальных компонентов автоматической системы кондиционирования воздуха автомобиля Touota Land Cruiser 2012 года, и позволяет в полной мере продемонстрировать устройство и рабочий процесс функционирования автоматической системы кондиционирования. Стенд с успехом может использоваться как для теоретического изучения системы кондиционирования воздуха, так и для проведения практических занятий, имеющих цель получения практических навыков по работе и техническому обслуживанию автоматических систем кондиционирования воздуха в высших, средних и средних специальных образовательных учебных заведениях.



Характеристика оборудования:

Панель управления тренажёрного стенда включает панель управления кондиционером и дисплей, отображающий температуру в помещении, а также температуру снаружи, в режиме реального времени.

На фронтальной панели учебного стенда установлены терминалы, позволяющие напрямую регистрировать электрические сигналы всех датчиков, исполнительных механизмов и блоков управления электрической системы, в частности, сигналы напряжения, тока, частоты, электрического сопротивления.

На панели, в развёрнутом виде, цветной печатью, нанесены схемы электрических цепей системы. Сама панель изготовлена из высокопрочного пластика толщиной 4 мм, с алюминиевыми элементами, устойчива к большим перепадам температур, обладает высокой износостойкостью, влагостойкостью, коррозионной стойкостью, устойчивостью к деформации, обеспечивая продолжительный срок службы конструкции.

Стенд смонтирован на прочном мобильном основании, изготовленном из высококачественной стали и имеющем снабжённые стопорами ролики.

Основные компоненты системы:

Компрессор, набор датчиков, исполнительные механизмы, кабельный жгут системы кондиционирования воздуха, трубопроводы высокого и низкого давления, блок конденсатора, блок осушителя, блок вентилятора, узел выхода воздуха, панель управления кондиционером.



Технические характеристики:

Габаритные размеры: 1500*1000*1800 мм (длина х ширина х высота)

Электропитание: трёхфазный ток, четыре провода (трехфазный ток, пять проводов 380 В ±10% 50 Гц)

Подаваемое напряжение: переменный ток 220 В ±10% 50 Гц

Рабочее напряжение: постоянный ток 12 В

Используемый хладагент: R134a.



Цена по запросу...
