Учебный стенд «Система управления двигателя»

Характеристика оборудования

Стенд оснащён реальными функционирующими элементами электронной системы управления двигателя, с функцией имитацией работы коленчатого вала и использованием следующих исполнительных элементов свечи зажигания, топливный насос, реализующий процесс впрыска топлива, наглядно отображающими процесс функционирования комплекса электронной системы управления двигателя.

Стенд наглядно демонстрирует устройство и рабочий процесс функционирования электронной системы управления двигателя и может использоваться как для теоретического изучения электронной системы управления, так и для проведения практических занятий, целью которых является получение навыков по работе и техническому обслуживанию электронной системы управления двигателя в высших и средних образовательных учебных заведениях.

Стенд позволяет интуитивно сравнивать условные обозначения принципиальной схемы с реальными объектами, понять и проанализировать принцип работы электронной системы управления двигателя.

Фронтальная панель стенда выполнена в виде окрашенного порошковой краской высокопрочного пластикового щита толщиной 4 мм с алюминиевыми элементами и с нанесёнными на нём красочными схемами, и представляет собой износостойкую, влагостойкую, устойчивую к коррозии и деформации, и имеющую длительный срок службы конструкцию.

На панели учебного стенда установлены терминалы, позволяющие напрямую регистрировать электрические сигналы компонентов схемы электронной системы управления двигателя, в частности, сигналы сопротивления, напряжения, тока и частоты.

Стенд оснащён стандартным диагностическим разъёмом, к которому можно подключить специальный или универсальный автомобильный диагностический тестер, для считывания и очистки кодов неисправностей электронной системы управления двигателя.

Столешница стенда изготовлена из соответствующего международному стандарту алюминиевого сплава, и обладает высокой прочностью, коррозионной стойкостью, устойчивостью к деформации, обеспечивая продолжительный срок службы конструкции.

Стенд размещён на прочном мобильном основании, имеющем снабжённые стопорами ролики.

Учебный стенд использует стандартное электропитание переменного тока 220 В, который преобразуется во внутренней цепи в постоянный ток 12 В, исключая, таким образом необходимость использования автомобильной аккумуляторной батареи. Система электропитания постоянного тока 12 В имеет функцию предотвращения коротких замыканий.

Технические характеристики:

Габаритные размеры: 1600 * 800 * 1800 мм (длина х ширина х высота)

Подаваемое напряжение: переменный ток 220 В 50 Гц

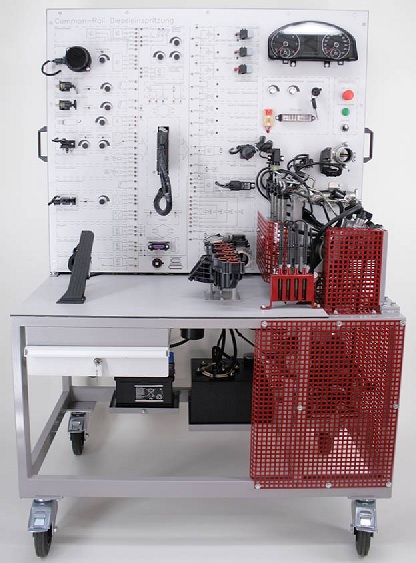

Учебный стенд: Система Bosch Common Rail VW 2,0 TDI (с пьезо-инжекторами)

Функционирование системы дизельного впрыска ´Common Rail´ Bosch EDC 17 происходит с использованием механического блока насоса впрыска (рядный или распределительный насос), где давление впрыска форсунок заменено управляемой контроллером системой...

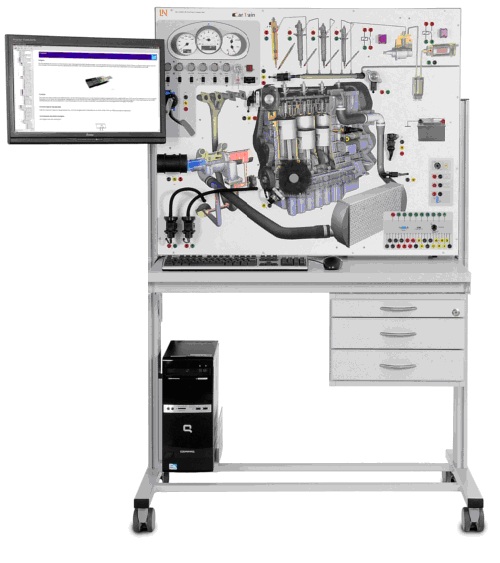

Учебный стенд "CarTrain Common Rail"

Система CarTrain Common Rail предлагает эффективную и эффектную учебную среду, имеющую обширные технические средства обучения, применимые к автомобильной технике, базирующиеся на новейших методах и дидактических знаниях, с использованием современных технических возможностей. Взаимодействие различных технических средств обучения, в процессе занятий создаёт комплексную картину системы управления двигателем, способствующую чёткому и глубокому пониманию материала
